Gebo Original para tubo de plastico

GEBO / Productos / gebooriginal / Gebo Original para tubo de plastico

Gebo Original para tubo de plastico

Aplicaciones:

En la reparación e instalación de tuberías. Nota: En algunos tubos de PE se requiere la instalación de un casquillo Racores de fundición maleable para tubos de PE (SDR 11): PE 80, PE 100, PPR (SDR 11 respectivamente) según DVGW hoja de trabajo GW 335 A2/ A3 y DIN 8074/75, DIN EN 12201-2 y DIN 16893. Aplicaciones típicas: Acometidas de agua

Para conducciones de:

Agua, aire comprimido, gas* y otros (consultar)

Temperatura:

Sanitarios: hasta 25º
Calefacción: hasta 80º
Gas: entre -20º hasta +60º

*Consultar normativa

SERIES 153/155: 20,0 mm – 63,0 mm

TIPO A-PE

RACOR CON TERMINAL ROSCA MACHO

TEMPERATURA Y PRESIÓN DE TRABAJO:

Agua: máx, 20ºC / PE 80 y PE-Xa máx. 12,5 bar; PE 100 máx. 16 bar.
Gas (exterior de edificios): PE 80, PE 100 y PE-Xa máx. 4 bar.
Aire comprimido: PE 80 y PE-Xa máx. 10 bar; PE 100 máx. 12,5 bar.
Otros consultar

ENSAYO DE PRUEBAS:

DIN 8076/DIN EN 10284,
DVGW-Reg.-No.: CW-7511CP0631
Gas: DVGW hoja de trabajo G 5600-1,
DVGW Reg.-No.: DG-7521CP0412

SERIES 220 PE / 22P: 75,0 mm – 110,0 mm

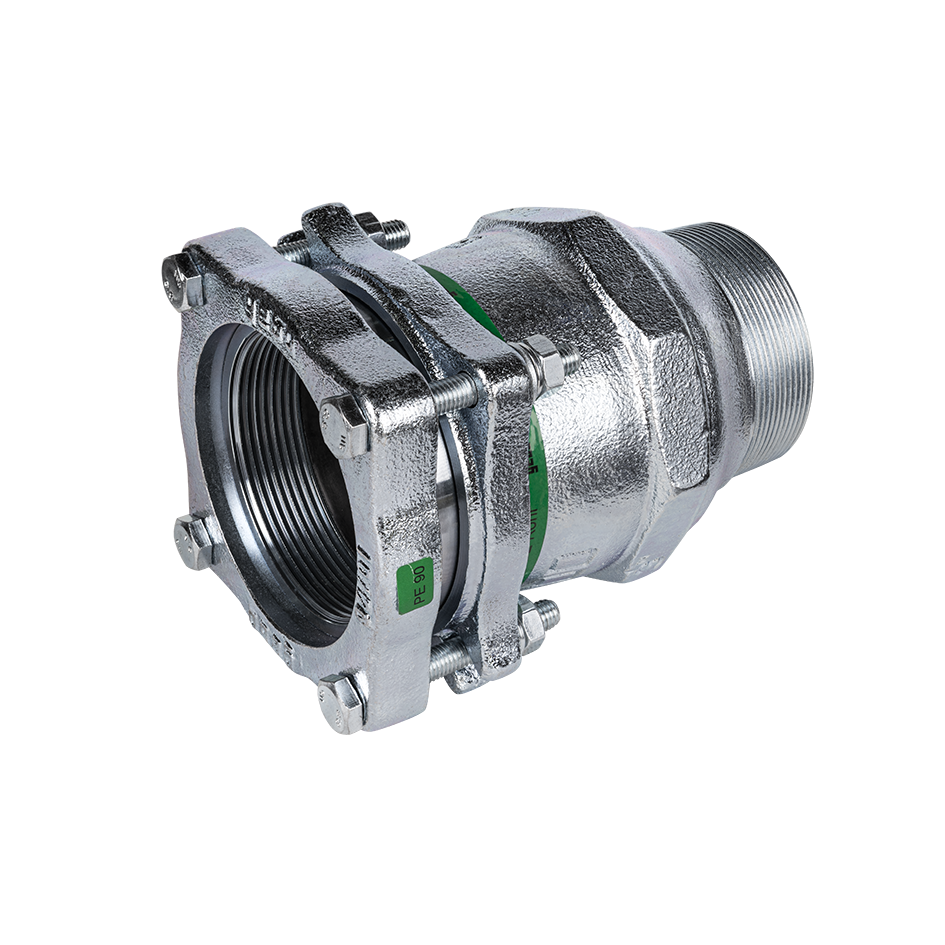

TIPO AF-PE

RACOR CON TERMINAL ROSCA MACHO

TEMPERATURA Y PRESIÓN DE TRABAJO:

Agua: máx. 20ºC/PE 80, PE-Xa y PE 100 máx. 10 bar Aire comprimido: PE 80,
PE-Xa y PE 100 máx. 10 bar Para medidas 75 y 90 mm utilizar pieza universal
para tubo de acero.

TIPO A-PE AF-PE

ø exterior (mm)	rosca	Código artículo
20	1/2"	03.153.00.0120
25	3/4"	03.153.00.0225
32	1"	03.153.00.0332
40	1 1/4"	03.153.00.0440
50	1 1/2"	03.153.00.0550
63	2"	03.153.00.0663
75	2 1/2"	01.220.00.07
90	3"	(universal)
110	4"	01.220.00.08

SERIES 153/155: 20,0 mm – 63,0 mm

TIPO I-PE

RACOR CON TERMINAL ROSCA HEMBRA

TEMPERATURA Y PRESIÓN DE TRABAJO:

Agua: máx. 20 ºC/PE 80 y PE-Xa máx. 12,5 bar; PE 100 máx. 16 bar
Gas (exterior de edificios): PE 80, PE 100 y PE-Xa máx. 4 bar
Aire comprimido: PE 80 y PE-Xa máx. 10 bar; PE 100 máx. 12,5 bar

ENSAYO DE PRUEBAS:

DIN 8076/DIN EN 10284
DVGW-Reg.-No.: CW-7511CP0631
Gas: DVGW hoja de trabajo G 5600-1, DVGW Reg.-No.: DG-7521CP0412

SERIES 220 PE / 22P: 75,0 mm – 110,0 mm

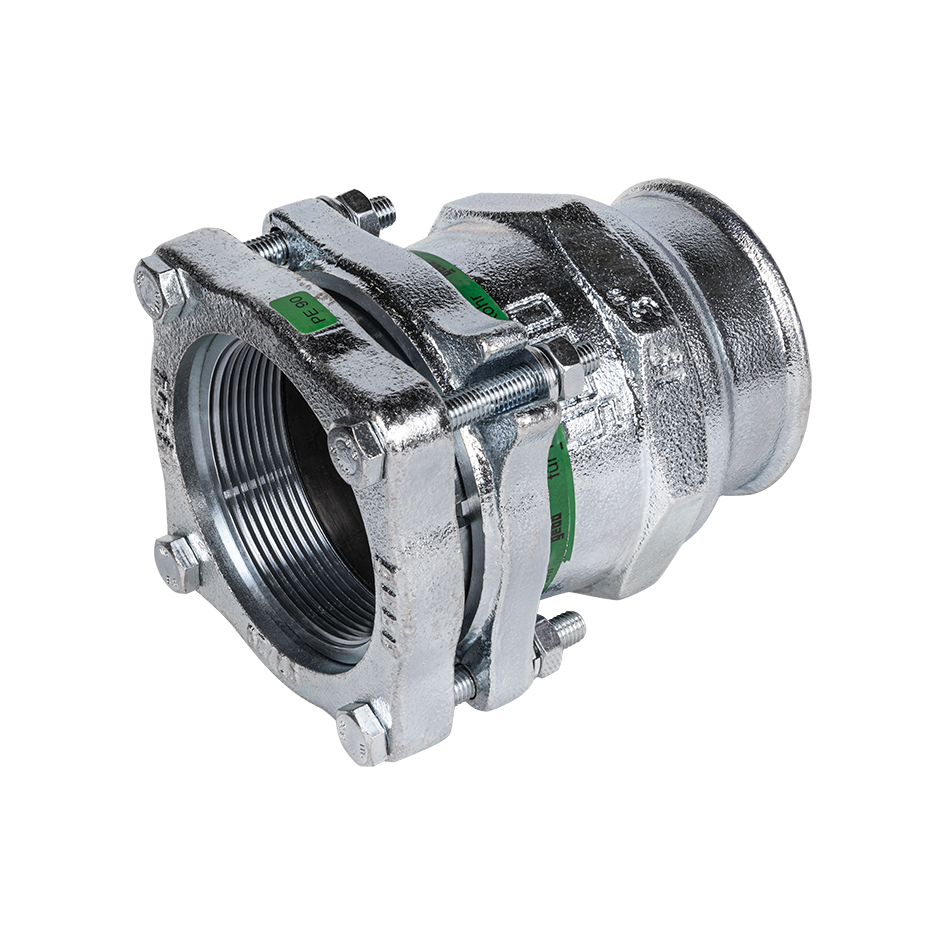

TIPO IF-PE

RACOR CON TERMINAL ROSCA HEMBRA

TEMPERATURA Y PRESIÓN DE TRABAJO:

Agua: máx. 20 ºC/PE 80, PE-Xa y PE 100 máx. 10 bar
Aire comprimido: PE 80, PE-Xa y PE 100 máx. 10 bar
Otros consultar

TIPO I-PE IF-PE

DN	ROSCA X Ø EXTERIOR DEL TUBO (MM)	CÓDIGO
15	1/2" x 20	03.153.01.0120
20	3/4" x 25	03.153.01.0225
25	1" x 32	03.153.01.0332
32	1 1/4" x 40	03.153.01.0440
40	1 1/2" x 50	03.153.01.0550
50	2" x 63	03.153.01.0663
65	2 1/2" x 75 *	03.220.01.0775
80	3" x 90 *	03.220.01.0890
100	4" x 110 *	03.220.01.09110

SERIES 153/155: 20,0 mm – 63,0 mm

TIPO O-PE

UNIÓN TUBO-TUBO

TEMPERATURA Y PRESIÓN DE TRABAJO:

Agua: máx. 20 ºC/PE 80 y PE-Xa máx. 12,5 bar; PE 100 máx. 16 bar.
Gas (exterior de edificios): PE 80 máx. 4 bar, PE 100 máx. 10 bar y
PE-Xa máx. 8 bar.
Aire comprimido: PE 80 y PE-Xa máx. 10 bar; PE 100 máx. 12,5 bar.

ENSAYO DE PRUEBAS:

DIN 8076/DIN EN 10284, DVGW-Reg.-No.: CW-7511CP0631
Gas: DVGW hoja de trabajo G 5600-1, DVGW Reg.-No.: DG-7521CP0412

SERIES 220 PE / 22P: 75,0 mm – 110,0 mm

TIPO OF-PE

UNIÓN TUBO-TUBO

TEMPERATURA Y PRESIÓN DE TRABAJO:

Agua: máx. 20 ºC/PE 80, PE-Xa y PE 100 máx. 10 bar
Aire comprimido: PE 80, PE-Xa y PE 100 máx. 10 bar
Otros consultar
Para medidas 75 y 90 mm utilizar pieza universal para tubo de acero.

TIPO O-PE OF-PE PE-PE [mm]

DN	Ø exterior [ mm ]	Código artículo
15	20 x 20	03.155.02.20
20	25 x 25	03.155.02.25
25	32 x 32	03.155.02.32
32	40 x 40	03.155.02.40
40	50 x 50	03.155.02.50
50	63 x 63	03.155.02.63
65	75 x 75*	01.220.02.07 (universal)
80	90 x 90*	01.220.02.08 (universal)
100	110 x 110*	03.220.02.110

* – No apto para aplicaciones de gas.

TIPO O-PE OF-PE_Transición Acero-PE ø exterior [mm]

DN	Ø exterior [ mm ]	Código artículo
15	21.3 x 20	03.154.02.0120
20	26.9 x 25	03.154.02.0225
25	33.7 x 32	03.154.02.0332
32	42.4 x 40	03.154.02.0440
40	48.3 x 50	03.154.02.0550
50	60.3 x 63	03.154.02.0663
65	76.1 x 75*	01.220.02.07 (universal)
80	88.9 x 90*	01.220.02.08 (universal)
100	114.3 x 110*	03.220.02.09110

* – No apto para aplicaciones de gas.

SERIES 153/155: 20 mm – 63 mm

TIPO T-PE

MANGUITO TÉ (DERIVACIÓN)

ENSAYO DE PRUEBAS:

DIN 8076/DIN EN 10284, DVGW-Reg.-No.: CW-7511CP0631
Gas: DVGW hoja de trabajo G 5600-1, DVGW Reg.-No.: DG-7521CP0412

TEMPERATURA Y PRESIÓN DE TRABAJO:

Agua: máx. 20 ºC/PE 80 y PE-Xa máx. 12,5 bar; PE 100 máx. 16 bar.
Gas (exterior de edificios): PE 80, PE 100 y PE-Xa máx. 4 bar.
Aire comprimido: PE 80 y PE-Xa máx. 10 bar; PE 100 máx. 12,5 bar

SERIES 220 PE/22P: 75 mm – 110 mm

TIPO TF-PE

MANGUITO TÉ (DERIVACIÓN)

TEMPERATURA Y PRESIÓN DE TRABAJO:

Agua: máx. 20 ºC/PE 80, PE-Xa y PE 100 máx. 10 bar
Aire comprimido: PE 80, PE-Xa y PE 100 máx. 10 bar

TIPO T-PE TF-PE PE-PE [mm]

DN	"Transición acero-PE Ø exterior [mm] x rosca 1 x 2 x 3"	Código artículo
15	20 x 20 x 1/2"	03.155.04.20
20	25 x 25 x 3/4"	03.155.04.25
25	32 x 32 x 1"	03.155.04.32
32	40 x 40 x 1 1/4"	03.155.04.40
40	50 x 50 x 1 1/2"	03.155.04.50
50	63 x 63 x 2"	03.155.04.63
65	75 x 75 x 2 1/2"*	01.220.04.07 (universal)
80	90 x 90 x 3"*	01.220.04.08 (universal)
100	110 x 110 x 4"*	03.220.04.110

* – No apto para aplicaciones de gas.

TIPO T-PE TF-PE_Transición Acero-PE ø exterior [mm]

DN	"Transición acero-PE Ø exterior [mm] x rosca 1 x 2 x 3"	Código artículo
15	21.3 x 20 x 1/2"	03.154.04.0120
20	26.9 x 25 x 3/4"	03.154.04.0225
25	33.7 x 32 x 1"	03.154.04.0332
32	42.4 x 40 x 1 1/4"	03.154.04.0440
40	48.3 x 50 x 1 1/2"	03.154.04.0550
50	60.3 x 63 x 2"	03.154.04.0663
65	76.1 x 75 x 2 1/2"*	01.220.04.07 (universal)
80	88.9 x 90 x 3"*	01.220.04.08 (universal)
100	114.3 x 110 x 4"*	03.220.04.09110

* – No apto para aplicaciones de gas.

SERIES 153/155: 25 mm – 63 mm

TIPO OR-PE

MANGUITO-UNIÓN REDUCTOR

TEMPERATURA Y PRESIÓN DE TRABAJO:

Agua: máx. 20 ºC/PE 80 y PE-Xa máx. 12,5 bar; PE 100 máx. 16 bar
Gas (exterior de edificios): PE 80 máx. 4 bar, PE 100 máx. 10 bar y PE-Xa máx. 8 bar.
Aire comprimido: PE 80 y PE-Xa máx. 10 bar; PE 100 máx. 12,5 bar.

ENSAYO DE PRUEBAS:

Agua: DIN 8076/ DIN EN 10284,
DVGW nº registro CW-7511CP0631
Gas: DVGW hoja detrabajo G 5600-1,
DVGW nº registro: DG-7521CP0412

TIPO OR-PE PE-PE [mm]

DN	"Transición acero-PE Ø exterior [mm] x rosca 1 x 2 x 3"	Código artículo
20 x 25	25 x 32	03.155.02.2532
25 x 32	32 x 40	03.155.02.3240
25 x 40	32 x 50	03.155.02.3250
32 x 40	40 x 50	03.155.02.4050
32 x 50	40 x 63	03.155.02.4063
40 x 50	50 x 63	03.155.02.5063

TIPO OR-PE Transición Acero-PE ø exterior [mm]

DN	"Transición acero-PE Ø exterior [mm] x rosca 1 x 2 x 3"	Código artículo
20 x 25	26.9 x 32	03.154.02.0232
20 x 32	26.9 x 40	03.154.02.0240
25 x 20	33.7 x 25	03.154.02.0325
25 x 32	33.7 x 40	03.154.02.0340
25 x 40	33.7 x 50	03.154.02.0350
32 x 20	42.4 x 25	03.154.02.0425
32 x 25	42.4 x 32	03.154.02.0432
32 x 40	42.4 x 50	03.154.02.0450
32 x 50	42.4 x 63	03.154.02.0463
40 x 25	48.3 x 32	03.154.02.0532
40 x 32	48.3 x 40	03.154.02.0540
40 x 50	48.3 x 63	03.154.02.0563
50 x 32	60.3 x 40	03.154.02.0640
50 x 40	60.3 x 50	03.154.02.0650

SERIES 153/155: 25 mm – 63 mm

TIPO WO-PE

CODO

TEMPERATURA Y PRESIÓN DE TRABAJO:

Agua: máx. 20 ºC/PE 80 y PE-Xa máx. 12,5 bar; PE 100 máx. 16 bar.
Gas (exterior de edificios): PE 80 máx. 4 bar, PE 100 máx y PE-Xa máx. 8 bar.
Aire comprimido: PE 80 y PE-Xa máx. 10 bar; PE 100 máx. 12,5 bar

ENSAYO DE PRUEBAS:

Agua: DIN 8076/ DIN EN 10284,
DVGW nº registro CW-7511CP0631
Gas: DVGW hoja detrabajo G 5600-1,
DVGW nº registro: DG-7521CP0412

TIPO WO-PE PE-PE [mm]

DN	PE-PE [mm] ø exterior [mm]	Código artículo
15	20 x 20	03.155.08.20
20	25 x 25	03.155.08.25
25	32 x 32	03.155.08.32
32	40 x 40	03.155.08.40
40	50 x 50	03.155.08.50
50	63 x 63	03.155.08.63

TIPO WO-PE Transición Acero-PE ø exterior [mm]

DN	"Transición acero-PE Ø exterior [mm] x rosca 1 x 2 x 3"	Código artículo
15	21.3 x 20	03.154.08.0120
20	26.9 x 25	03.154.08.0225
25	33.7 x 32	03.154.08.0332
32	42.4 x 40	03.154.08.0440
40	48.3 x 50	03.154.08.0550
50	60.3 x 63	03.154.08.0663

SERIES 153/155: 32 mm – 50 mm – 63 mm

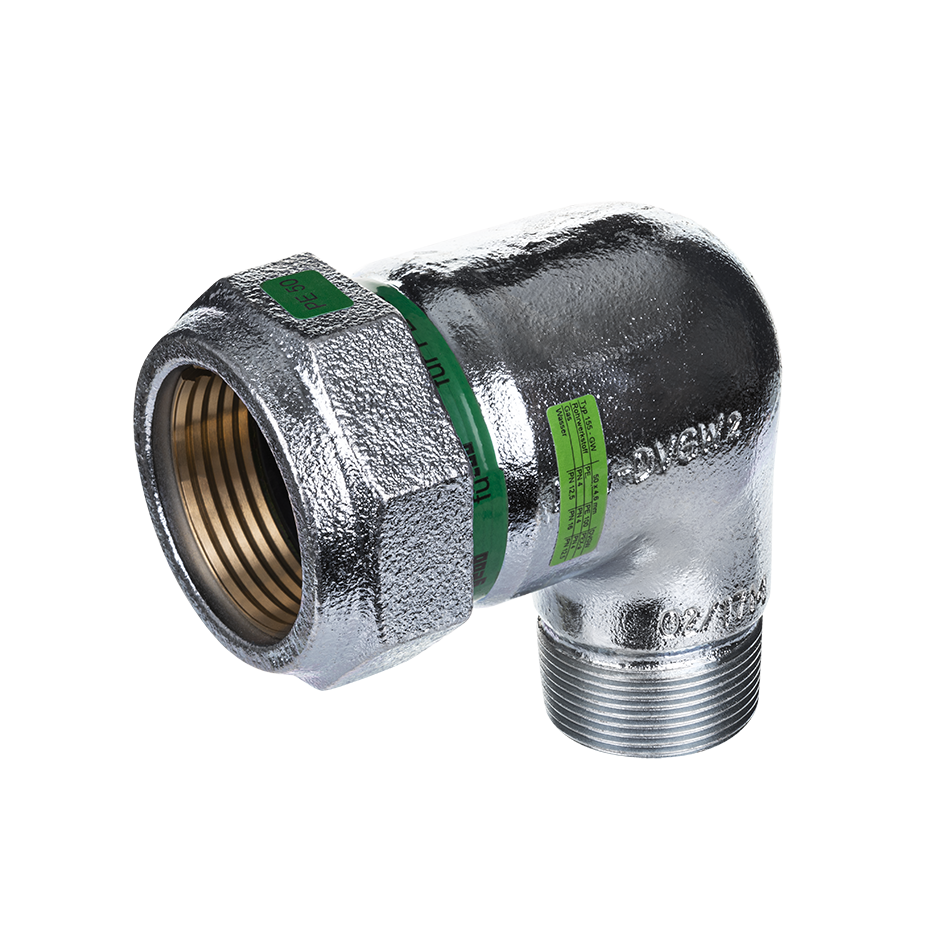

TIPO WA-PE

CODO

TEMPERATURA Y PRESIÓN DE TRABAJO:

Agua: máx. 20ºC/PE 80 y PE-Xa máx. 12,5 bar; PE 100 máx. 16 bar
Gas (exterior de edificios): PE 80, PE 100 y PE-Xa máx. 4 bar.
Aire comprimido: PE 80 y PE-Xa máx. 10 bar; PE 100 máx. 12,5 bar

ENSAYO DE PRUEBAS:

Agua: DIN 8076/ DIN EN 10284,
DVGW nº registro CW-7511CP0631
Gas: DVGW hoja detrabajo G 5600-1,
DVGW nº registro: DG-7521CP0412

TIPO WA-PE

Rosca x ø ext. tubo [mm]	Código artículo
1" x 32	03.153.09.0332
1 1/2" x 50	03.153.09.0550
2" x 63	03.153.09.0663

TIPO PO

MANGUITO UNIVERSAL TIPO PO UNIVERSAL

Materiales:

Cuerpo: Copolimero (PP-B), resistente a la radiación ultravioleta
Anillo de apriete: Polipropileno
Tuerca: Polipropileno, resistente a la radiación ultravioleta
Anillo de retención: Poliacetal Resin (POM)
Junta de goma: NBR para diferentes aplicaciones
Anillo de refuerzo: Acero inoxidable, AISI 304, para rosca interior de 1 1/4”

Medio:

Agua potable

Presión:

Temperatura hasta 25º PN 16

Aplicaciones:

la parte universal permite acoplar tubo de plomo, acero,
cobre o PE.

Manguito universal

Ø exterior [mm]	Código artículo
15 - 22 x 25	12.001.02.1525
21 - 27 x 32	12.001.02.2132
27 - 35 x 40	12.001.02.2740

TIPO PI

RACOR HEMBRA UNIVERSAL TIPO PI UNIVERSAL

Materiales:

Cuerpo: Copolimero (PP-B), resistente a la radiación ultravioleta
Anillo de apriete: Polipropileno
Tuerca: Polipropileno, resistente a la radiación ultravioleta
Anillo de retención: Poliacetal Resin (POM)
Junta de goma: NBR para diferentes aplicaciones
Anillo de refuerzo: Acero inoxidable, AISI 304, para rosca interior de 1 1/4”

Medio:

Agua potable

Presión:

Temperatura hasta 25º PN 16

Aplicaciones:

la parte universal permite acoplar tubo de plomo, acero,
cobre o PE.

Racor hembra universal

Ø exterior [mm]	Código artículo
15 - 22 x 3/4"	12.001.01.2502
21 - 27 x 1"	12.001.01.3203
27 - 35 x 1 1/4"	12.001.01.4004

1/2″ (20 mm) – 2″ (63 mm):

TIPO AK

racor con terminal rosca macho

MEDIO:

agua

TEMPERATURA Y PRESIÓN DE TRABAJO:

Agua máx. 20ºC / máx. 10 bar
(Para la instalación de PE es absolutamente necesario el uso de manguitos de soporte GEBO)

CERTIFICADOS:

Agua: Certificado DVGW: DW-8511BU0380

ENSAYO DE PRUEBAS:

Ceis informe LMP-0363/07

DN	Tolerancia [mm]	Rosca de unión	Código artículo
15	20	1/2"	17.195.00.01
20	25	3/4"	17.195.00.02
25	32	1"	17.195.00.03
32	40	1 1/4"	17.195.00.04
40	50	1 1/2"	17.195.00.05
50	63	2"	17.195.00.06

1/2″ (20 mm) – 2″ (63 mm):

TIPO IK

racor con terminal rosca hembra

Medio:

agua

TEMPERATURA Y PRESIÓN DE TRABAJO:

Agua máx. 20ºC / máx. 10 bar
(Para la instalación de PE es absolutamente necesario el uso de manguitos de soporte GEBO)

CERTIFICADOS:

Aprobación técnica: certificados nacionales según el país
Agua: certificado DVGW: DW-8511BU0380

ENSAYO DE PRUEBAS:

Ceis informe LMP-0636/07

Tolerancia [mm]	Rosca	Código artículo
20	1/2"	17.195.01.01
25	3/4"	17.195.01.02
32	1"	17.195.01.03
40	1 1/4"	17.195.01.04
50	1 1/2"	17.195.01.05
63	2"	17.195.01.06

20 mm – 63 mm:

TIPO OK

unión tubo-tubo

MEDIO:

agua

TEMPERATURA Y PRESIÓN DE TRABAJO:

Agua máx. 20ºC/máx. 10 bar (para la instalación de PE es absolutamente necesario el uso de manguitos de soporte GEBO)

CERTIFICADOS:

Agua: certificado DVGW: DW-8511BU0380

ENSAYO DE PRUEBAS:

Ceis informe LMP-0363/07

Tolerancia [mm]	Rosca	Código artículo
20	1/2"	17.195.02.01
25	3/4"	17.195.02.02
32	1"	17.195.02.03
40	1 1/4"	17.195.02.04
50	1 1/2"	17.195.02.05
63	2"	17.195.02.06

1/2″ (20 mm) – 2″ (63 mm):

TIPO TK

unión tubo-tubo con derivación

MEDIO:

Agua

TEMPERATURA Y PRESIÓN DE TRABAJO:

Agua: máx. 20ºC/máx. 10 bar
(para la instalación de PE es absolutamente necesario el uso de manguitos de soporte GEBO)

CERTIFICADOS:

Agua: certificado DVGW: DW-8511BU0380

ENSAYO DE PRUEBAS:

Ceis informe LMP-0363/07

TIPO TK

Tolerancia [mm]	Rosca	Código artículo
20	1/2"	17.195.04.01
25	3/4"	17.195.04.02
32	1"	17.195.04.03
40	1 1/4"	17.195.04.04
50	1 1/2"	17.195.04.05
63	2"	17.195.04.06

20 mm – 63 mm:

TIPO TTK

racor con terminal rosca hembra

MEDIO:

Agua

TEMPERATURA Y PRESIÓN DE TRABAJO:

Agua: máx. 20ºC/máx. 10 bar
(para la instalación de PE es absolutamente necesario el uso de manguitos de soporte GEBO)

CERTIFICADOS:

Agua: certificado DVGW: DW-8511BU0380

ENSAYO DE PRUEBAS:

Ceis informe LMP-0363/07

TIPO TTK

Tolerancia [mm]	Código artículo
20	17.195.10.01
25	17.195.10.02
32	17.195.10.03
40	17.195.10.04
50	17.195.10.05
63	17.195.10.06

20 mm – 63 mm:

TIPO WOLK

codo

MEDIO:

Agua

TEMPERATURA Y PRESIÓN DE TRABAJO:

Agua: máx. 20ºC/máx. 10 bar.
(para la instalación de PE es absolutamente necesario el uso de manguitos de soporte GEBO)

CERTIFICADOS:

Agua: certificado DVGW: DW-8511BU0380

ENSAYO DE PRUEBAS:

Ceis informe LMP-0363/07

Tolerancia [mm]	Código artículo
20	17.195.08.01
25	17.195.08.02
32	17.195.08.03
40	17.195.08.04
50	17.195.08.05
63	17.195.08.06

20 mm – 110 mm:

TIPO DC-PE

TEMPERATURAS Y PRESIÓN DE TRABAJO:

Agua: máx. 20ºC / máx. 10 bar

TIPO DC-PE

ø exterior [mm]	Código artículo
20	03.260.28.20
25	03.260.28.25
32	03.260.28.32
40	03.260.28.40
50	03.260.28.50
63	03.260.28.63
75	03.260.28.75
90	03.260.28.90
110	03.260.28.110

20 mm – 110 mm:

TIPO DT-PE

con toma

TEMPERATURAS Y PRESIÓN DE TRABAJO:

Agua: máx. 20ºC / máx. 10 bar

TIPO DT-PE

ø exterior (mm) x rosca salida [mm]	Código artículo
20 x 1/2"	03.261.28.2001
25 x 1/2"	03.261.28.2501
32 x 1/2"	03.261.28.3201
32 x 3/4"	03.261.28.3202
40 x 3/4"	03.261.28.4002
50 x 3/4"	03.261.28.5002
63 x 1"	03.261.28.6303
75 x 1"	03.261.28.7503
75 x 1 1/4"	03.261.28.7504
75 x 1 1/2"	03.261.28.7505
90 x 1"	03.261.28.9003
90 x 1 1/4"	03.261.28.9004
90 x 1 1/2"	03.261.28.9005
90 x 2"	03.261.28.9006
110 x 1"	03.261.28.11003
110 x 1 1/4"	03.261.28.11004
110 x 1 1/2"	03.261.28.11005
110 x 2"	03.261.28.11006

DESCUBRA MÁS

mediateca
